樂得瑞發布LDR6023E，為應對蘋果PD20W芯片缺貨提供助力
早在2020年10月份iPhone12系列機型發布之前，就有傳聞說蘋果手機將不再標配耳機和適配器，直至2020年10月份iPhone12系列機型正式開售，坐實了這一說法。更甚者，在售的老款機型也全面取消了適配器，此番操作帶動20W PD快充大火，對于充電器方案商、充電器廠商來說，是個很大的商機。
當然，機會是留給有準備的人的，早在2020年7月份就能在網上看到“英集芯為蘋果iPhone 12推出20W快充方案” ，“至為芯科技推出6款蘋果PD20W完整方案”，“矽力科技攜手伊凡微火爆推出19款蘋果PD 20W快充方案”，“驪微電子推出PN8161+PN830720wpd快充充電器方案典型架構”，“鎂芯微 蘋果12專用 超級迷你20W PD快充解決方案”等等的相關內容。

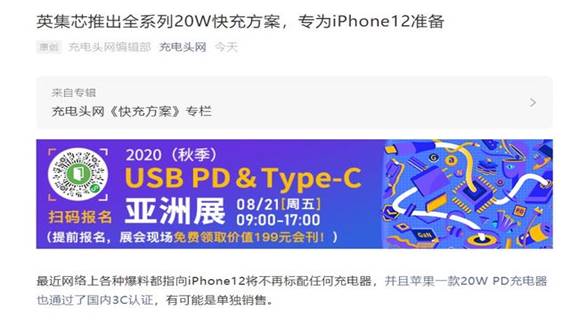

圖 1 充電頭網2020年7月份發布英集芯推出蘋果PD 20W快充方案
以上等等廠家很快就收割市場的第一波紅利，但是，龐大的蘋果手機配件市場，直接拉爆了半導體行業的上游產能，導致20W PD快充芯片供不應求，很多充電器廠商不得不四處尋求新的或者可替代的資源。再加上2020年晶圓緊缺，封測產能緊張的行業形勢，更是令20W PD快充芯片的供求關系，雪上加霜。
圖2 20W PD快充芯片緊張的供求關系
前幾天看到充電頭網發布了一篇《如何實現QC協議轉USB PD協議》的文章，了解到LDR6023E具備QC協議轉PD協議的功能，完全可以實現老式的QC充電器支持蘋果手機PD快充，解決蘋果PD 20W快充市場PD芯片供不應求的問題，同時還能夠解決老式的QC充電器成為電子垃圾的問題。
因為芯片供應問題，導致工廠產能剩余、浪費，大量訂單丟失的充電器廠商，不妨考慮生產一款QC轉PD的轉接頭，有效解決產能剩余、浪費，大量訂單丟失的問題。
LDR6023E，為QC轉PD進行了電源協議和數據協議兩個層面的轉換，具有SSOP16小體積封裝。

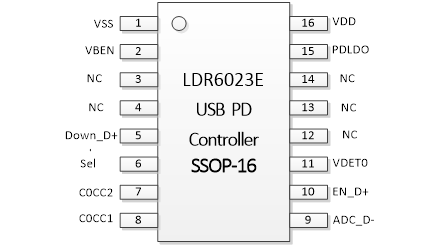

圖3 QC協議轉USB PD協議專用芯片LDR6023E SSOP16
在電源協議層面上，LDR6023E在上電后會與電源端進行HVDCP握手，握手成功則表明電源支持QC協議，這時就會在芯片內部存儲5V/2A和9V/1.67A的電源能力數據(source capability)，用于在負載插入時，通過CC和USB PD通信協議，向負載端宣告電源能力。反之，如果HVDCP握手不成功。則會存儲僅僅5V/2A的電源能力數據(source capability)，用于向負載宣告。

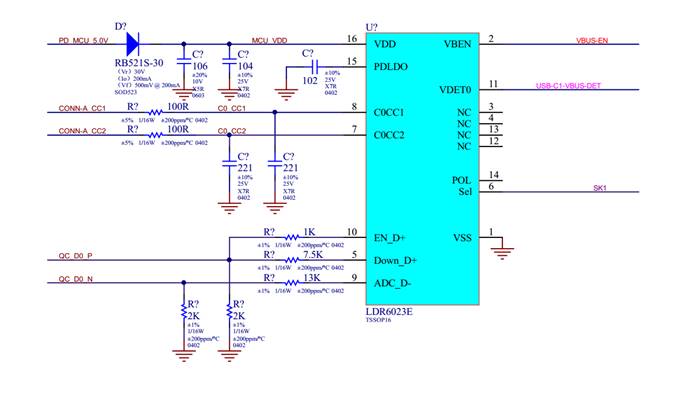

圖4 能夠?qū)崿F(xiàn)QC轉PD并兼顧USB數據傳輸功能的LDR6023E應用電路圖
在數據層面上，如果HVDCP握手成功，則在負載端，把D+和D-進行短接，以滿足BC1.2標準。反之，如果HVDCP握手失敗，則把電源端的D+和D-與負載端對應的信號直接連接，因為這種情況下，有可能是USB-A這頭接了電腦，需要通過D+和D-與負載那邊進行通信。
通過電源和數據策略上的成功運作，LDR6023E為QC轉USB PD提供了簡潔的解決方案。既能夠充分利用QC充電頭的快充特性，又能夠保持USB-C接口的數據傳輸能力，為此類產品的應用提供了完整的解決方案。
